SJTB-007 / 금속용 샤르피충격시험기 [ Material Impact Testing Machines (Charpy type) ]






금속용 샤르피충격시험기 [ Material Impact Testing Machines (Charpy) ]



본 시험기는 금속재료의 샤르피 충격 시험기 및 아이조드 충격 시험기로서 금속 재료의 충격 시험편에 충격을 주어 시험편을 파단하고 그에 따른 흡수 에너지, 충격치, 취성 및 연성 파면율, 천이 온도를 측정하는데 사용한다.
시험 후 스케일에 의하여 충격 흡수에너지를 읽을 수 있도록 되어 있으며 샤르피 충격치는 샤르피 흡수 에너지(J){kgf·m}를 노치부의 원단면적(cm2)으로 나눈 값(J/cm2){kgf·m/cm2}이며 아이조드 충격치는 아이조드 충격 시험기를 사용하여, 시험편을 파단하는데 소요된 에너지를 (J){kgf·m}를 말한다. 해머의 들어 올림은 워엄기어 장치를 이용하여 규정된 각도로 인상할 수 있으며 전동제어장치(OPTION)에 의한 자동 인상을 할 수도 있다.
지시장치는 주문에 의하여 디지털 계측도 가능하며 PC제어에 의한 측정방식은 프로그램 소프트웨어에 의하여 시험 및 데이터를 자동으로 처리하여 매우 편리하다.

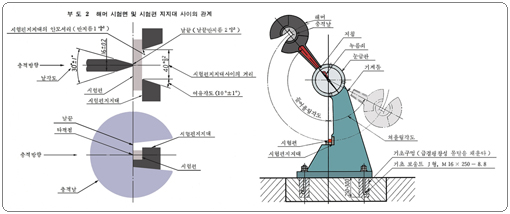

충격시험기 설치도
SPEC.＼MODEL
SJTB-007-Charpy
SJTB-007-Izod
Capacity(J){kgf·m}
500{50}
300{30}
100{10}
50{5}
500{50}
300{30}
100{10}
50{5}
Distance between center of Hammer revolving axis and strike point (mm)
850
750
600
600
1322
1250
600
600
Radius of Hammer knife edge
2mm
2mm
Angle of Hammer knife edge
30°
30°
Lift angle of Hammer
145°
140°
130°
60°
90°
Weight of Hammer (kg) App.
37
26
11
8
110
90
22
11.5
Speed of Hammer At impact point(m/sec) App.
5.5
5
4.5
4.2
3.6
3.5
3.4
Dimensions (App.) W×D×H(㎝)
50×110×144
42×88×130
39×75×110
90×260×300
65×140×190
50×75×140
Weight (kg) App.
400
300
250
200
600
400
200
180
Standard Accessories
 1. Hammer positioning Gauge-1
 1. Specimen positioning Gauge-1
 2. NO. 3 specimen positioning Gauge-1
 2. 10mm Square gauge-1
 3. 10mm Gauge-1
 3. Hexagonal wrench -1
 4. Hexagonal wrench -1
 4. Level adjust bolts-1
 5. Anchor bolts and wedge-1
 5. Dust cover-1
 6. Dust cover -1
.
※상기 사양은 품질향상 및 제품의 특성에 따라 변경될 수 있음
※무단 복제를 금함
